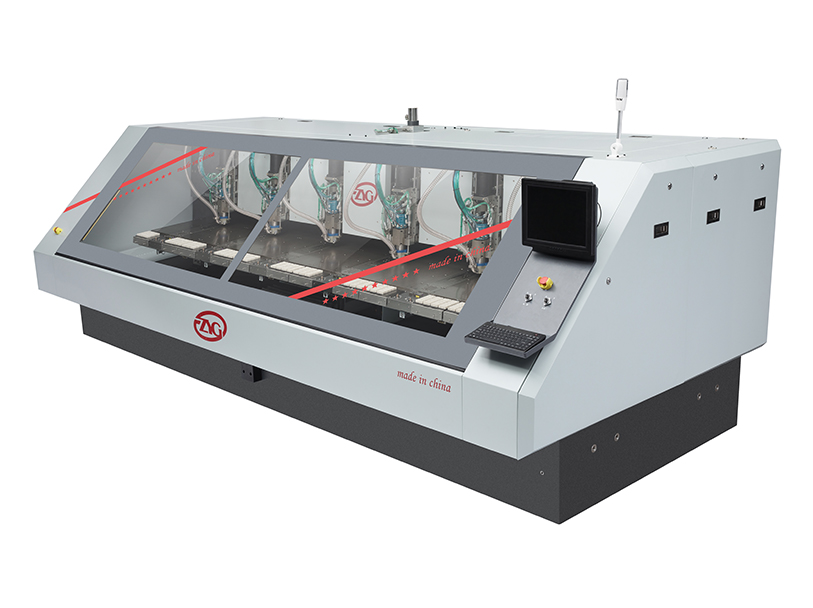

大台面高精度数控钻床，适合标准化、大批量PCB生产作业。
控制系统：采用德国CNC84系统，实现全闭环的精确控制；
机床床身：床身各运动轴基准平面全部为泰山青花岗石，精度高，受外界环境变化小；
传动及导向：日本THK及中国台湾HIWIN公司的直线导轨；
驱动系统：直线电机；主轴：16-20万转/分钟高速气浮主轴；
位置检测：英国Renishaw光栅尺；
刀具检测：自动测量刀具直径及长度，接触式断刀检测；
工作台面：680*680mm
大台面高精度数控钻床，适合标准化、大批量PCB生产作业。控制系统：采用德国CNC84系统，实现全闭环的精确控制；机床床身：床身各运动轴基准平面全部为泰山青花岗石，精度高，受外界环境变化小；
传动及导向：日本THK及中国台湾HIWIN公司的直线导轨......
大台面高精度数控钻床，适合标准化、大批量PCB生产作业。
控制系统：采用德国CNC84系统，实现全闭环的精确控制；
机床床身：床身各运动轴基准平面全部为泰山青花岗石，精度高，受外界环境变化小；
传动及导向：日本THK及中国台湾HIWIN公司的直线导轨；
驱动系统：直线电机；主轴：16-20万转/分钟高速气浮主轴；
位置检测：英国Renishaw光栅尺；
刀具检测：自动测量刀具直径及长度，接触式断刀检测；
工作台面：680*680mm
Ø 技术参数
项目
技术规格
有效加工范围
680*680mm
主轴数
6轴
主轴型式
显隆
主轴回转数
200000RPM
主轴加工能力
∅0.2-∅6.35
Z轴移动速度
30m/min
X轴移动速度
85m/min
Y轴移动速度
85m/min
X.Y轴位置精度
±0.005
钻孔精度
±0.02
刀具交换
MAX 350支
控制系统
CNC84系统
空气压力
7.0-8.0kgf/cm2
空气消耗量
1000L/min
机械尺寸
4650*2085*1650
机械重量
12500kg
Z轴控制
磁栅尺
X轴控制
LM光学尺
Y轴控制
LM光学尺
断针检出
标准
刀长检出
标准
