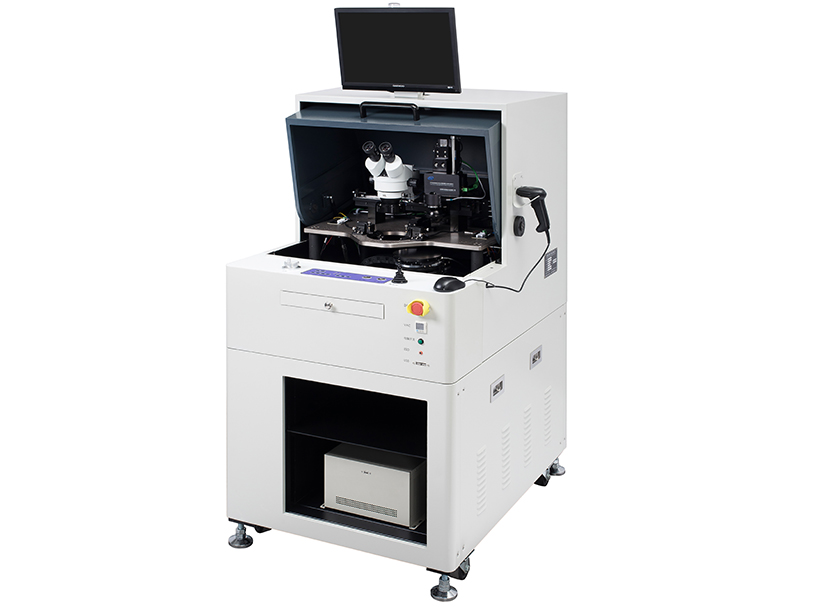

芯片点测机

适用各种类型LED晶片,针对LED晶片所设计专用点测设备。

适用各种类型LED晶片,针对LED晶片所设计专用点测设备。遮光罩设计,开启方便,并有效遮罩外界环境对LED测试的影响。提供LED专用软件,上片后一键式完成全部操作。使用1280X1024高像素CCD,内同轴光源。Windows友好界面,Mapping图实时输出。工作台采用精密导轨、丝杆传动方式,伺服电机驱动,精度高。

返回列表

产品描述技术参数产品部件图资料下载


1、适用各种类型LED晶片,针对LED晶片所设计专用点测设备。

2、遮光罩设计,开启方便,并有效遮罩外界环境对LED测试的影响。

3、提供LED专用软件,上片后一键式完成全部操作。

4、使用1280X1024高像素CCD,内同轴光源。

5Windows友好界面,Mapping图实时输出。

6、工作台采用精密导轨、丝杆传动方式,伺服电机驱动,精度高。

Ø 技术规格:


项目

技术规格

X/Y

架构 高精密丝杆 行程 300*200mm重复性 ±3um

z

架构 高精密丝杆 行程 10MM 重复性 ±3um

T

可调角度:10度 解析度 0.002

Chu ck

材质 高强度铝合金 真空开空 200 um(可特别订做)平整度 10um

探 针 座

X,Y,Z三轴可调 :10mil/转 :弹簧感应式触点:可折式探针固定座,方便换针

显 微 镜

目镜20X ,物镜1X-4.5X

CCD部件

0.8X/1280X1024 Pixels

外观尺寸

1100 × 800 × 1860 (mm)
